Механик 300

Купить

диапазон расточки 27–400 мм

расточка 27–400 мм

наплавка 40–400 мм

Для ремонта дорожно-строительной техники
с диаметром обрабатываемых отверстий до 400 мм

диапазон наплавки 40–400 мм

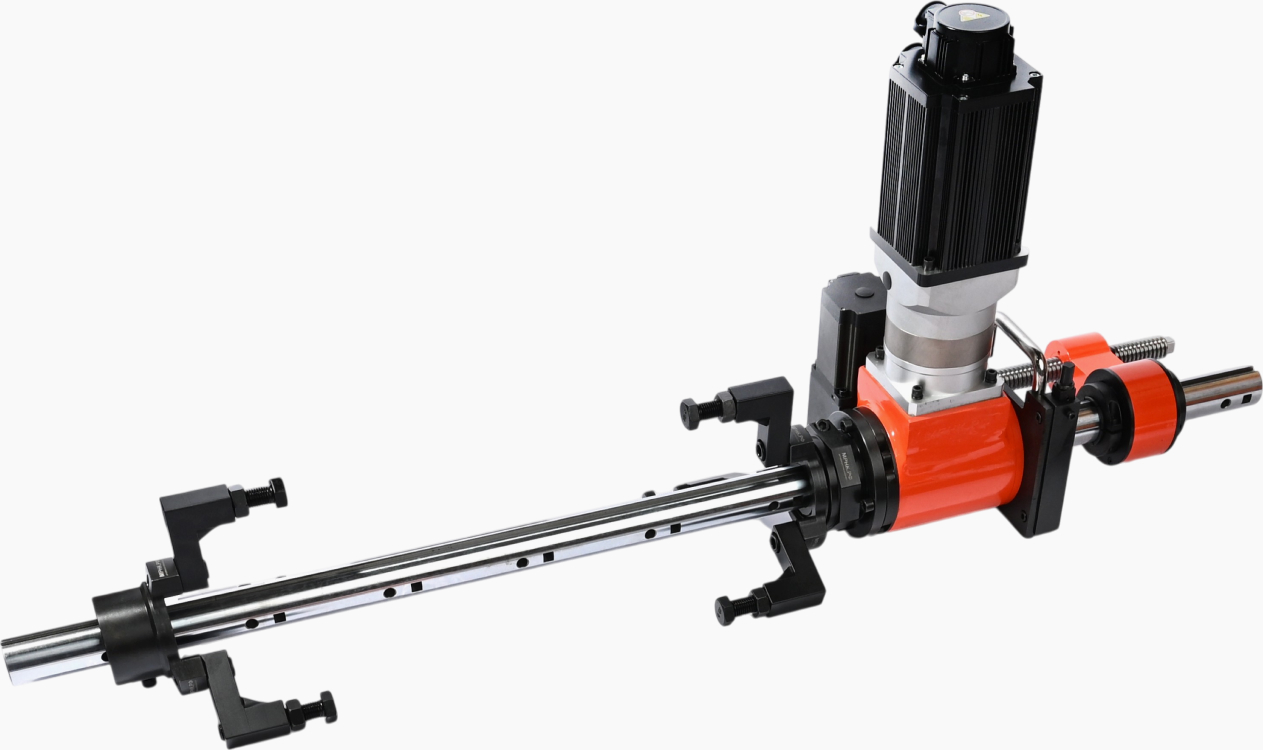

Расточно- наплавочный комплекс

Оптимум

Мощность основного двигателя
— 2.3 кВт, Сервомотор

Ширина станка всего 230 мм,
что позволяет проводить работы
в труднодоступных местах

Тип редуктора:

На вращение — планетарный + шестеренчатый углового типа

На подачу — планетарный

Расточная борштанга с парными отверстиями 12 мм под режущий и измерительный инструмент

Усиленные люнеты c внутренними втулками для распределения нагрузки между подшипниками, болты с диаметром 20 мм, длина сопряжения болта с ножкой люнета — 70 мм

Усиленный суппорт подачи

Гарантия лучшей цены

Экскаваторы:
JCB 3CX; 4СХ; 5СХ
HITACHI ЕХ 45; 55; 65; 75; 100; 125; 200; 210; 220; 230
KOMATSU РС 100; 150
САТ 320; 330
KOBELCO SK 200; 300

Погрузчики:
KOMATSU ВА 100; 150; 200
LONKING CDM856G AGRI
LiuGong ZL50CN

*

В зависимости от диаметра дополнительной борштанги

механик 300 Оптимум в работе

расточка >>>

<<< наплавка

0:24

27–400 мм

Технические
характеристики

Мощность основного двигателя

2.3 кВт

Диапазон диаметров расточки

*

В зависимости от диаметра дополнительной борштанги

40–400 мм

Напряжение электросети

220 В

Диапазон диаметров наплавки

Частота вращения борштанги

0–200 об/мин

Тип редуктора

На вращение — планетарный + шестеренчатый углового типа

На подачу — планетарный

Вес основного агрегата

43 кг

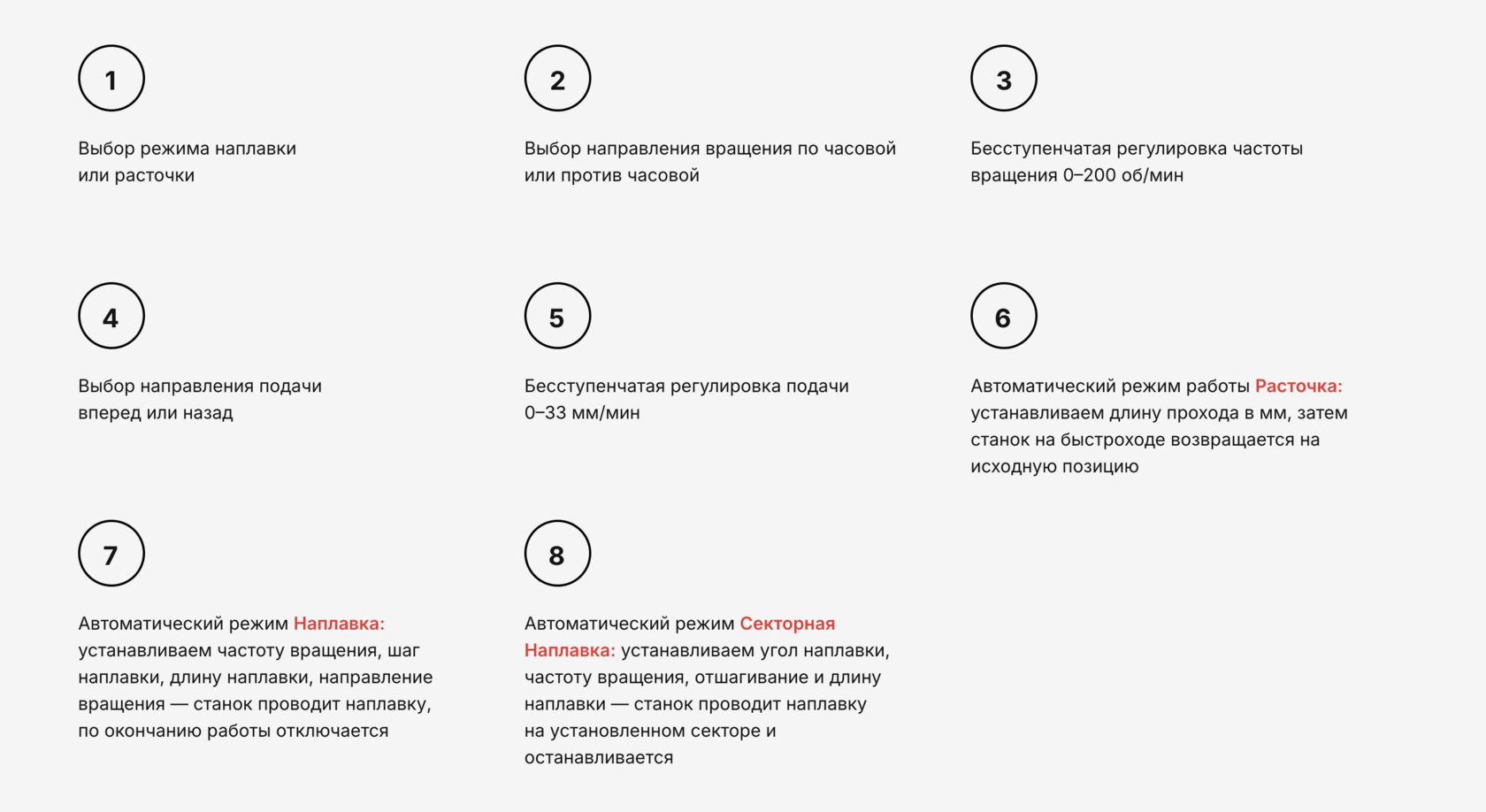

Функции автоматизации

Автоматическая секторная наплавка

Автоматическая наплавка

Автоматическая расточка

Выбор режима наплавки или расточки

Выбор направления вращения по часовой или против часовой

Бесступенчатая регулировка частоты вращения 0–200 об/мин

Выбор направления подачи вперед или назад

Бесступенчатая регулировка подачи 0–33 мм/мин

Нарезка резьбы

auto

Функции автоматизации

Автоматическая секторная наплавка

Автоматическая наплавка

Автоматическая расточка

Выбор режима наплавки или расточки

Выбор направления вращения по часовой или против часовой

Бесступенчатая регулировка частоты вращения 0–200 об/мин

Выбор направления подачи вперед или назад

Бесступенчатая регулировка подачи 0–33 мм/мин

Нарезка резьбы

auto

Механик — лучшие станки для расточки и наплавки на рынке СНГ

Ширина станка — всего 230 мм на червячном редукторе. Позволяют использовать станок в стесненных условиях. Центр тяжести приближен к суппорту, что снижает радиальную нагрузку на борштангу.

Борштанга обеспечивает высокую производительность точения. Возможно изготовление борштанги любой длины, а также сборно-разборной борштанги.

Малые габариты

Рядом с отверстием для установки режущего инструмента 12×12 мм сделали дополнительное отверстие того же диаметра для быстрой
и удобной установки нутромера {штихмаса} без снятия режущего инструмента. Это сокращает время выполнения операции по расточке отверстия.

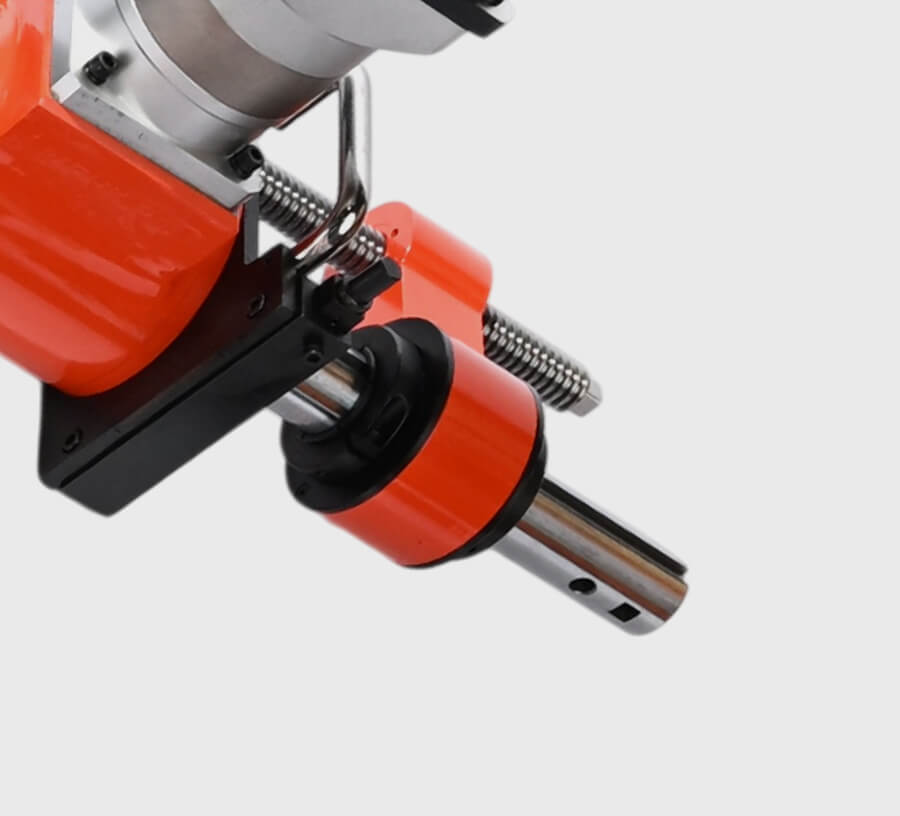

Расточная
борштанга

Биение борштанги в пролете на 1 м: максимальный допуск 0.2 мм, в среднем — 0.05 мм.

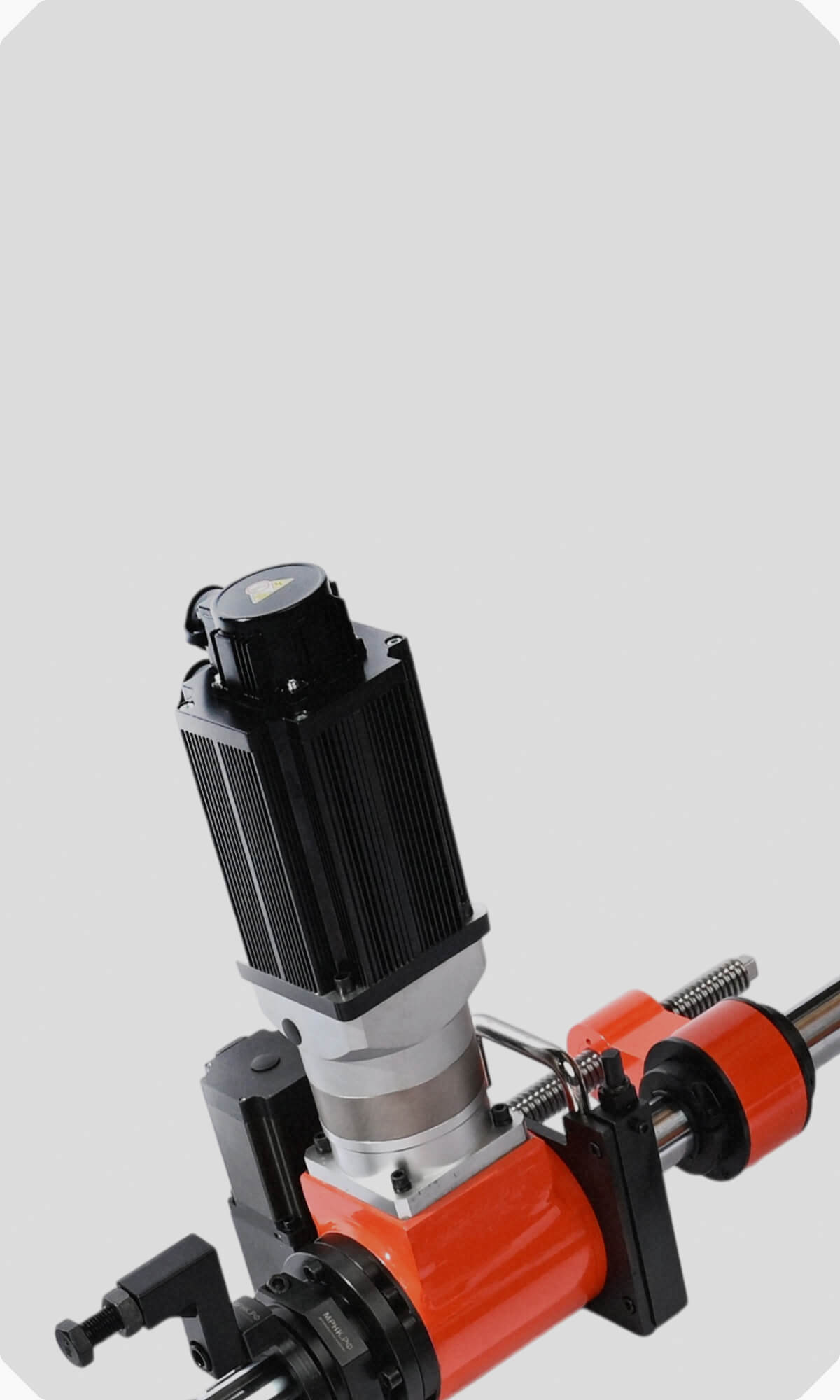

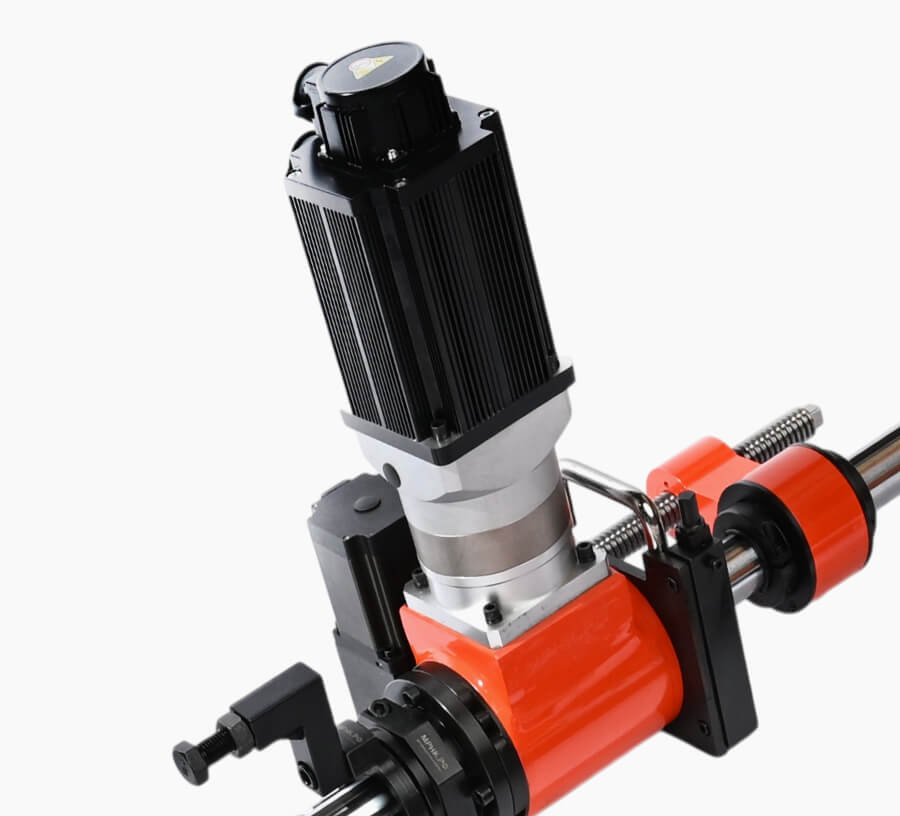

Редуктор вращения планетарный + шестерёнчатый углового типа

1

1–4

+

Редуктор подачи планетарный

2

+

Двигатель вращения {серводвигатель) 2.3 кВт

3

+

Двигатель подачи шаговый постоянного тока

4

+

Соединительный кабель пульта

6

+

Шкаф управления Механик V2

7

Расточная борштанга, Ø50 мм, длина 1500 {2000, 2500, 3000} мм

+

Расточная борштанга 50×1500 мм

8

Телескопический наплавочный вал Ø30/Ø50 мм с Евроразъемом

+

Вал наплавочный 30×1000 мм телескопический с Евроразъемом

9

вал наплавочный 1000 мм
переходная втулка с 50 на 30 мм
шарнир для наплавочной горелки
гусак
диффузор газовый

Кабель-рукав наплавочного вала с Евроразъемом

10

Люнеты крепления станка Ø95 мм
с внутренней втулкой для распределения нагрузки и усиленными алюминиевыми подвижными ножками,
для борштанги Ø50 мм

+

Люнет основной Ø95 мм в сборе с Г-образными алюминиевыми подвижными ножками 2 шт.

11

+

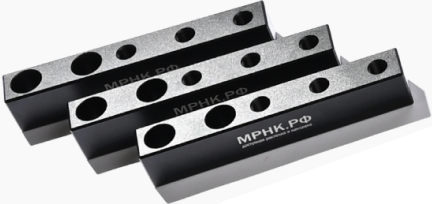

Удлинители для люнета, длина 200 мм 2 компл.

12

+

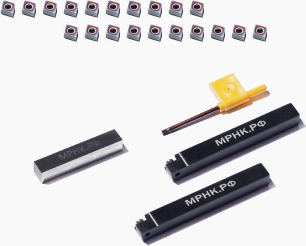

Комплект режущего инструмента

19

державка 12×12×100 мм левая 1 шт.
державка 12×12×100 мм правая 1 шт.
пластина режущая твердосплавная под державку 12 мм {черновая Т308} 10 шт.
пластина режущая твердосплавная под державку 12 мм {чистовая/получистовая Т304} 10 шт.
брусок быстрорежущей стали 12×12×70 мм 1 шт.

Комплект высокоточной центровки

16

+

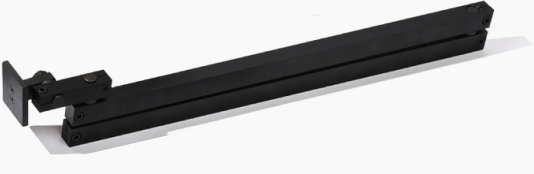

Система точного выставления резца
с индикаторной головкой для борштанги Ø50 мм

17

+

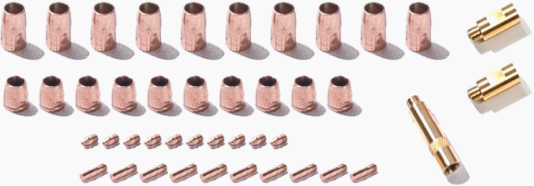

Комплект ЗИП для наплавки

20

сопло газовое длинное 10 шт.
сопло газовое короткое 10 шт.
наконечник токосъемный длинный 10 шт.
наконечник токосъемный короткий 10 шт.
удлинитель газовый 25 мм 3 шт.
удлинитель газовый 50 мм 1 шт.

Набор ключей

23

+

5

Пульт Механик V2

Расточной суппорт с удлинителями до 400 мм

13

+

Набор быстрой центровки для борштанги Ø50 мм {конуса металлические разрезные 53−95 мм}

14

+

Гайка поджимная для борштанги Ø50 мм

15

+

Нутромер Ø12 мм с удлинителями до 400 мм

18

+

Ручка для переноса и монтажа станка

21

21–22

+

Стойка крепления пульта на станке

22

+

Получить предложение

Комплектация

7

8

5

6

9

10

11

19

Расточная борштанга 50×1500 мм

Пульт Механик V2

Кабель-рукав наплавочного вала с Евроразъемом

14

Набор быстрой центровки для борштанги Ø50 мм {конуса металлические разрезные 53−95 мм}

Редуктор вращения планетарный + шестерёнчатый углового типа, Редуктор подачи планетарный, Двигатель вращения {серводвигатель) 2.3 кВт, Двигатель подачи шаговый постоянного тока

16

Комплект высокоточной центровки

Люнет основной Ø95 мм в сборе с Г-образными алюминиевыми подвижными ножками

12

Удлинители для люнета, длина 200 мм

13

Расточной суппорт с удлинителями до 400 мм

Система точного выставления резца
с индикаторной головкой для борштанги Ø50 мм

Набор ключей

15

18

Нутромер Ø12 мм
с удлинителями до 400 мм
