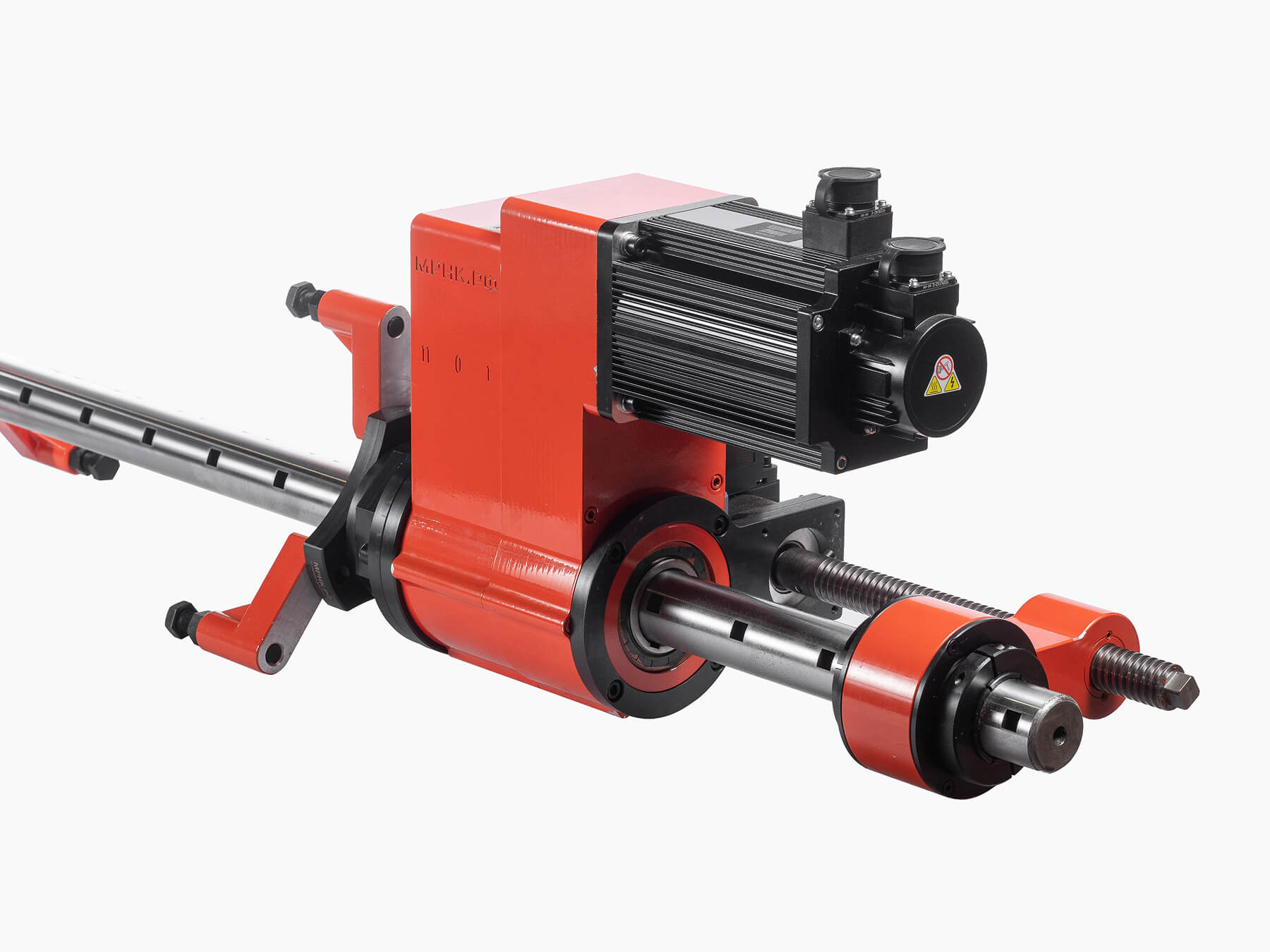

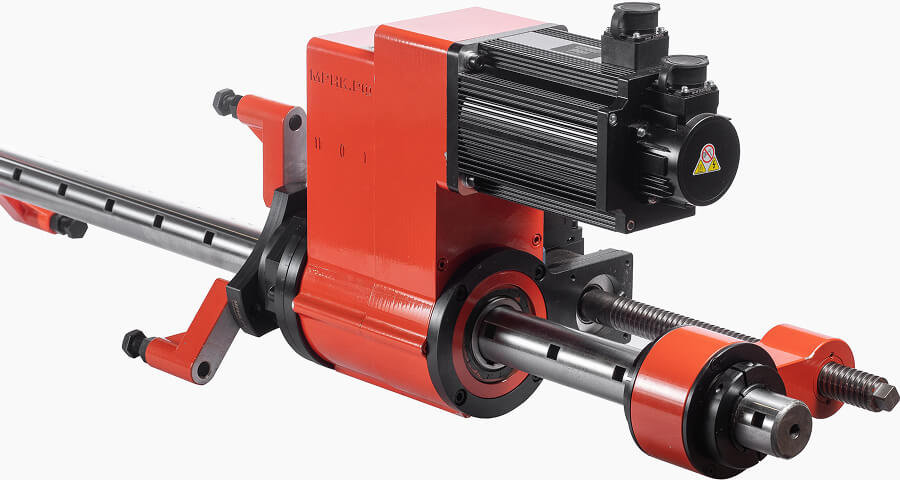

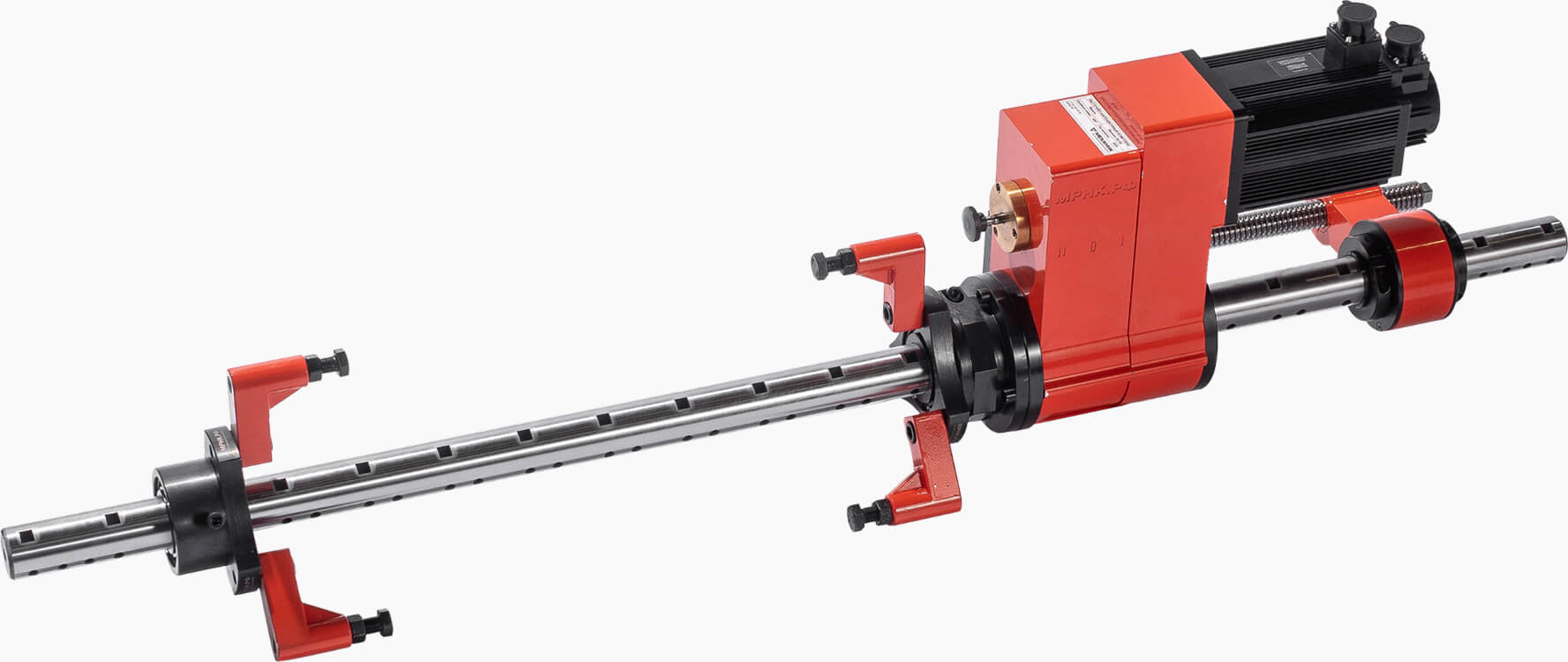

Механик 500 BC

расточка 27–600 мм

наплавка 40–600 мм

Купить

диапазон расточки 27–600 мм

диапазон наплавки 40–600 мм

Для ремонта крупной карьерной техники и промышленного оборудования с диаметром обрабатываемых отверстий до 600 мм

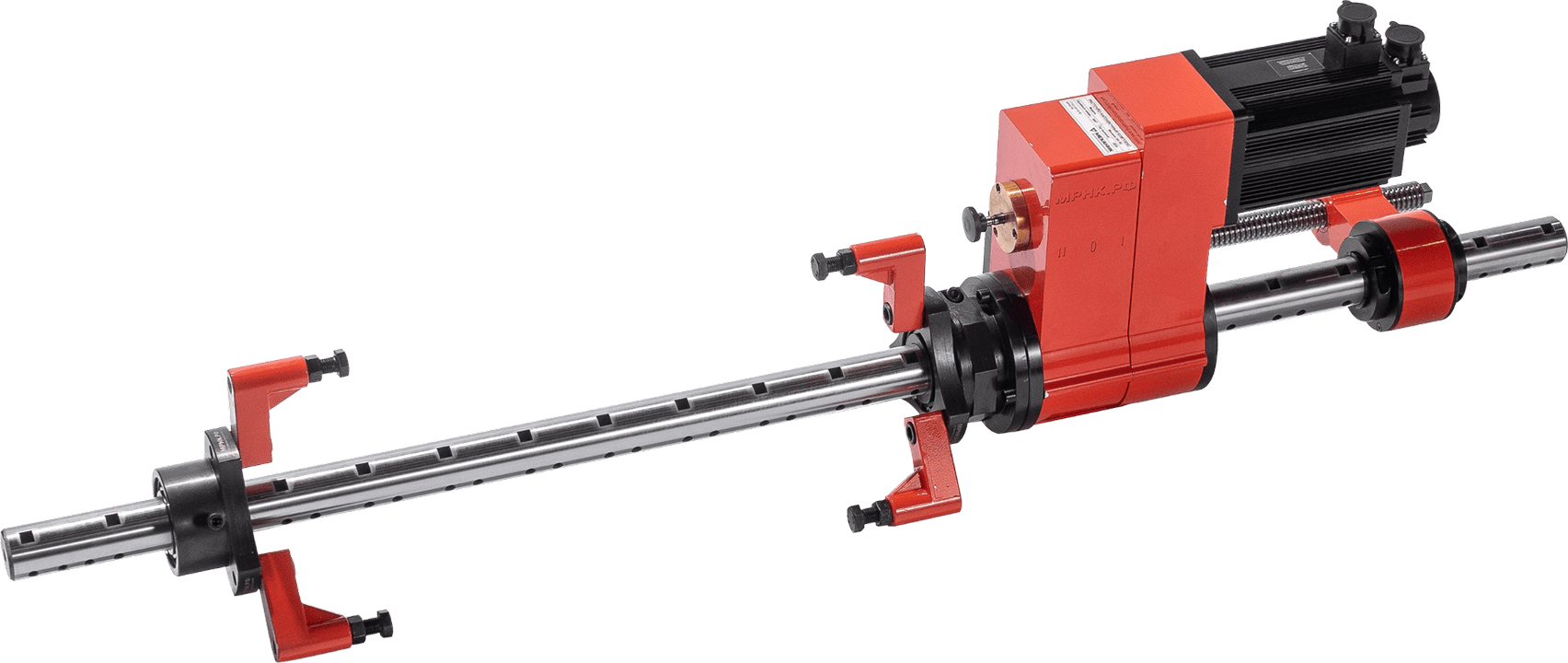

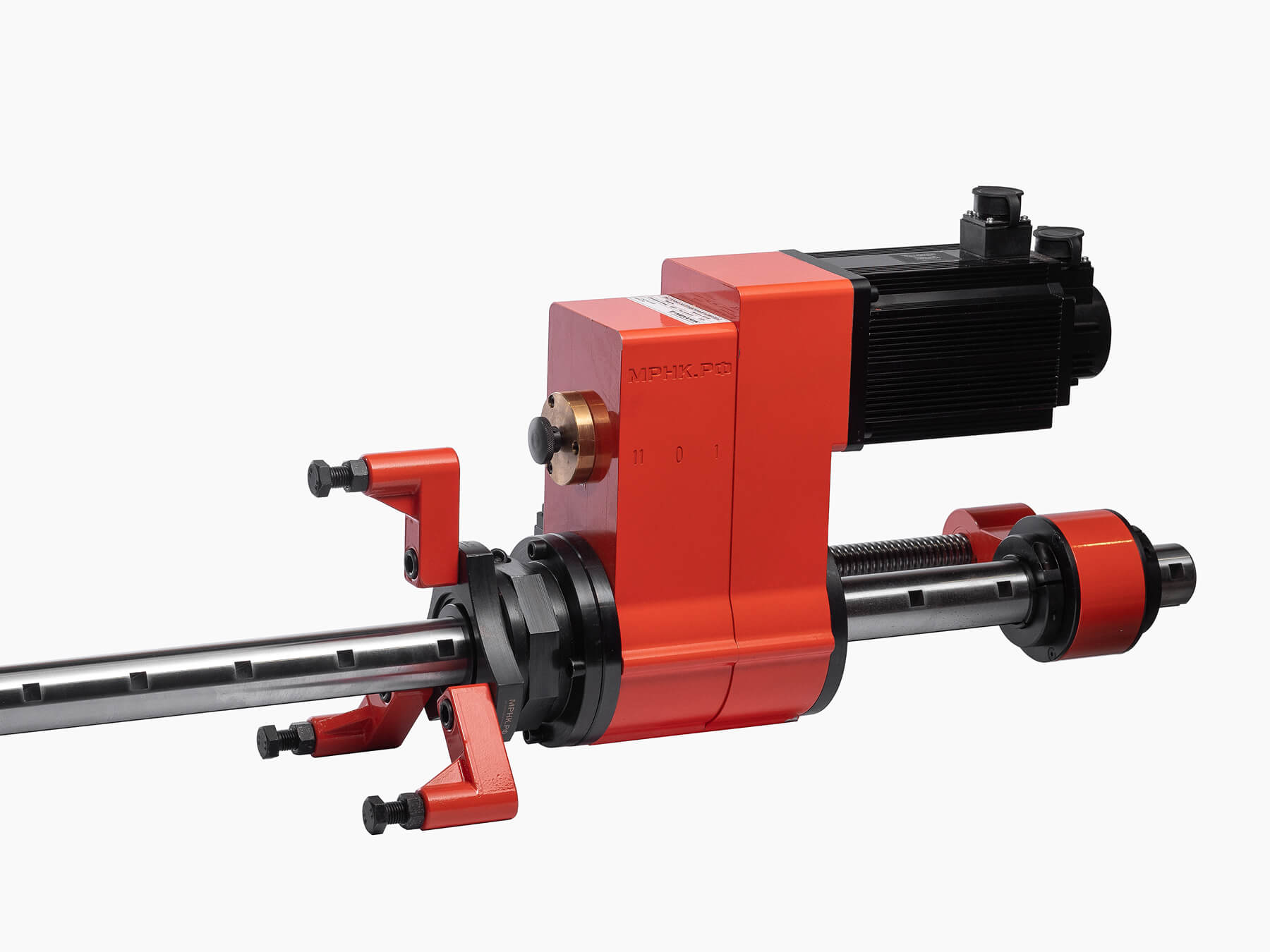

Расточно- наплавочный комплекс

Экскаваторы:
Komatsu ХЕ7000
ЭКГ-10, 20

Погрузчики:
САТ 988H, 990H, 992G, 992K, 993K, 994F
Komatsu WA900, WA1200-6
Liugong 8128H
HITACHI LX-230-7, LX-300-7, LX-450-7

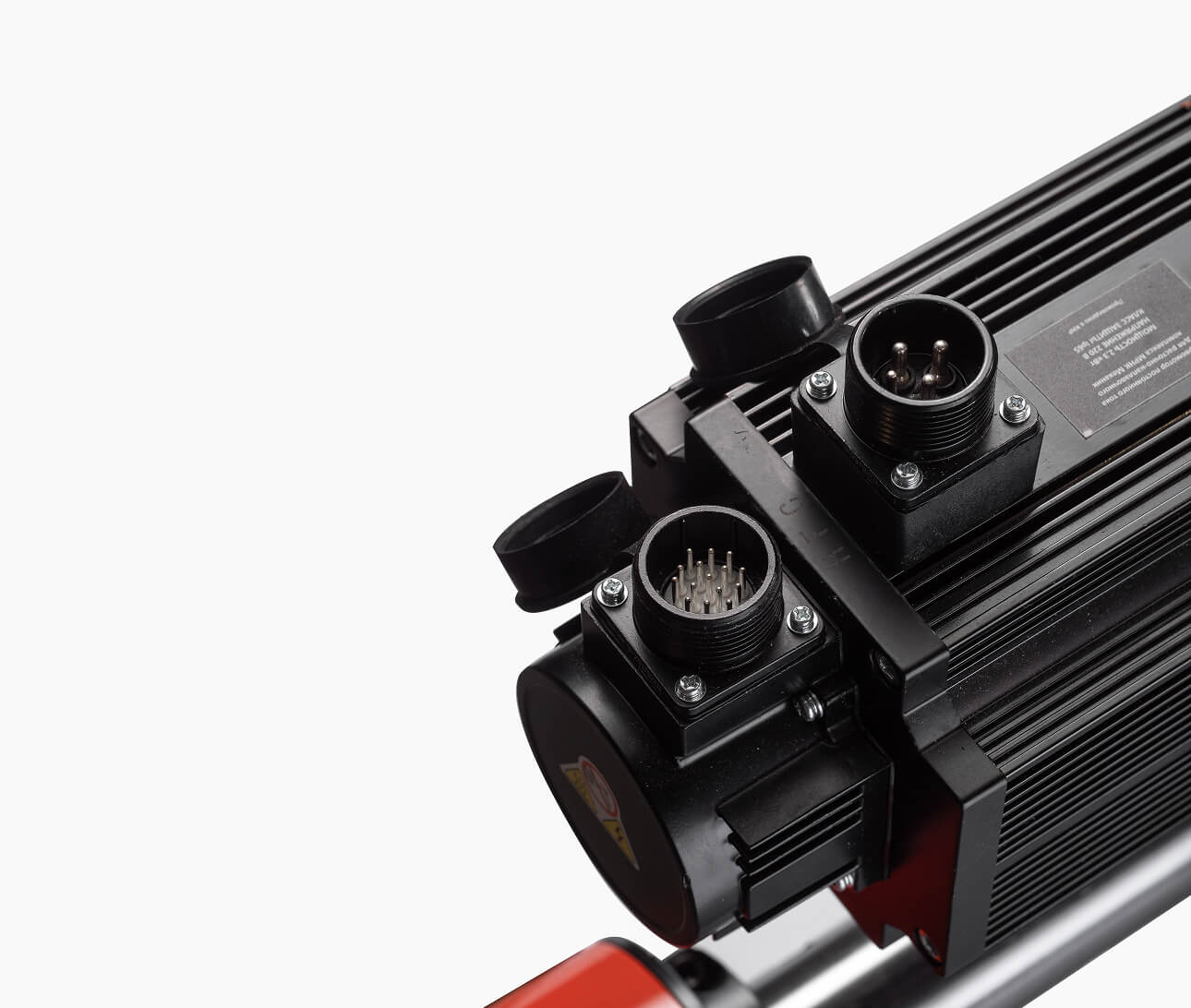

Мощность основного двигателя — 2,3 кВт, Сервомотор

Ширина станка всего 230 мм, что позволяет
проводить работы в труднодоступных местах

Высокоточная борштанга
c парными отверстиями под режущий и измерительный инструмент

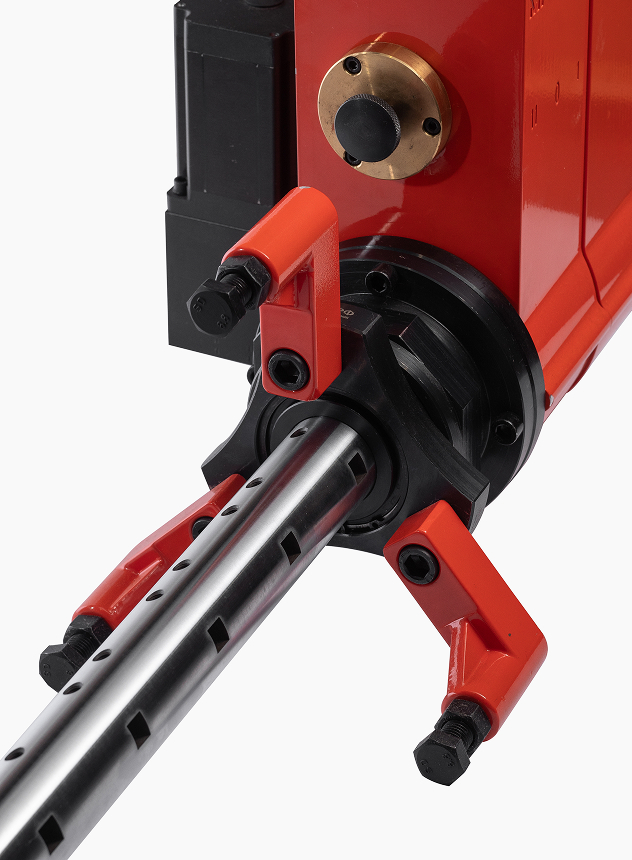

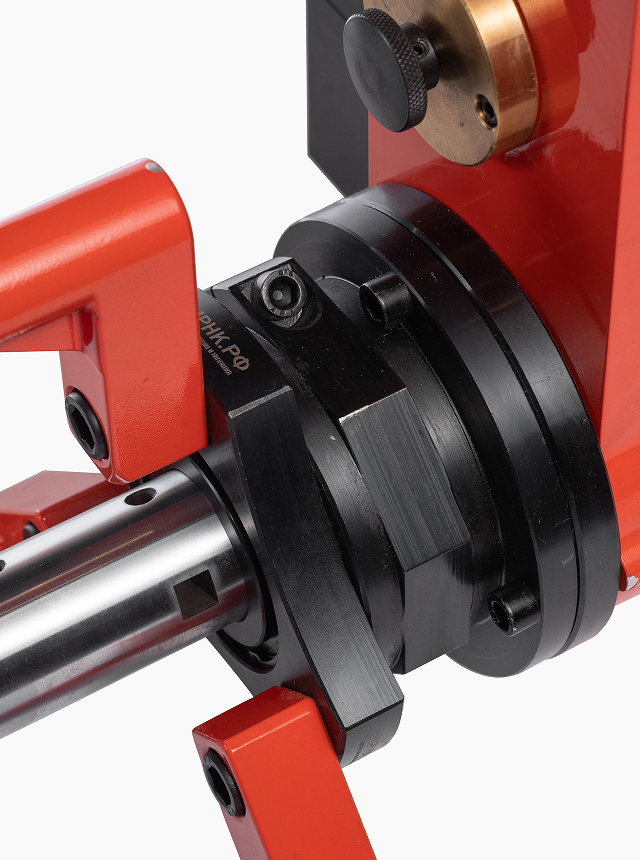

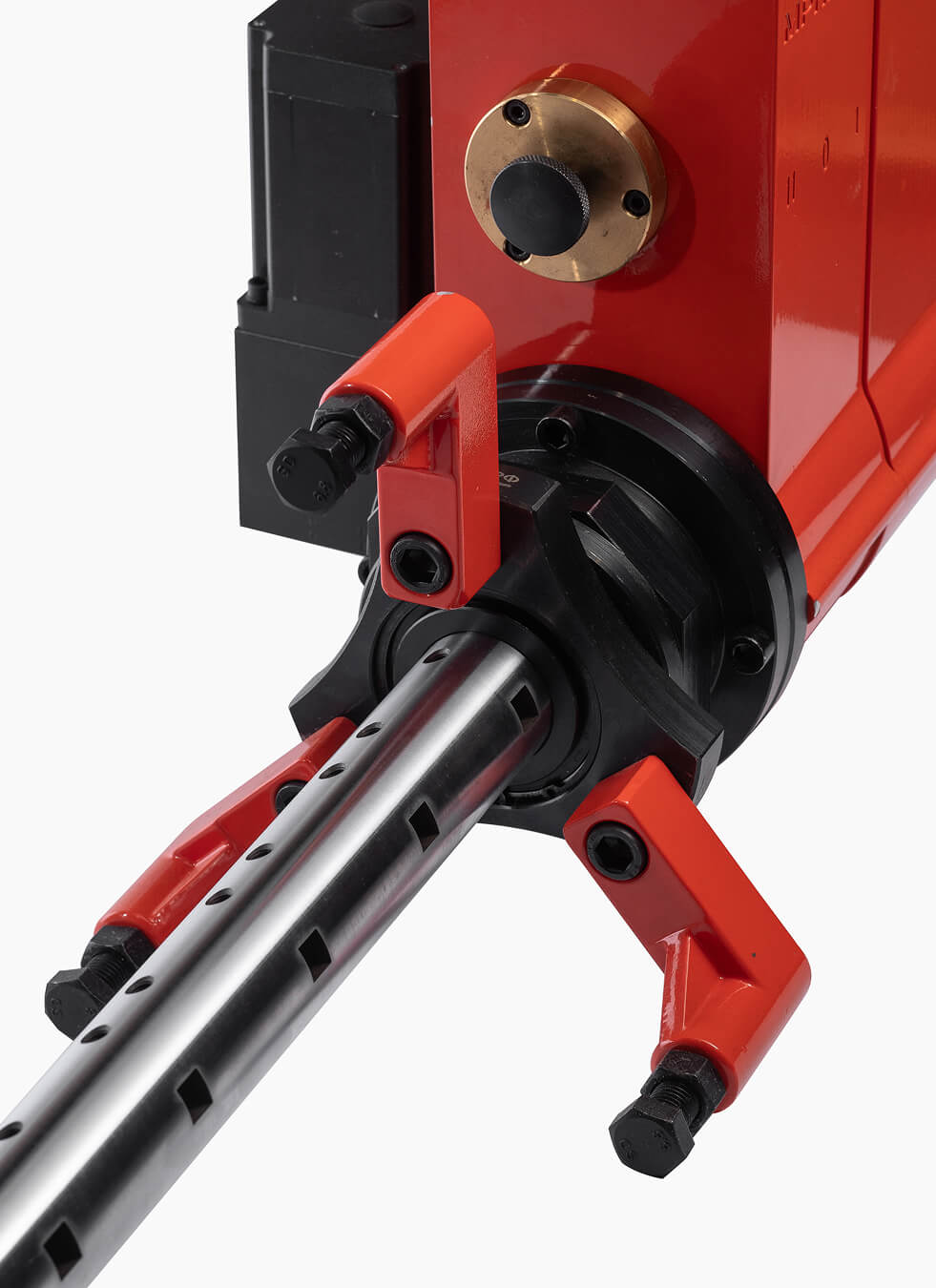

Усиленные люнеты c внутренними втулками для распределения нагрузки между подшипниками, болты с диаметром 20 мм, длина сопряжения болта с ножкой люнета — 70 мм

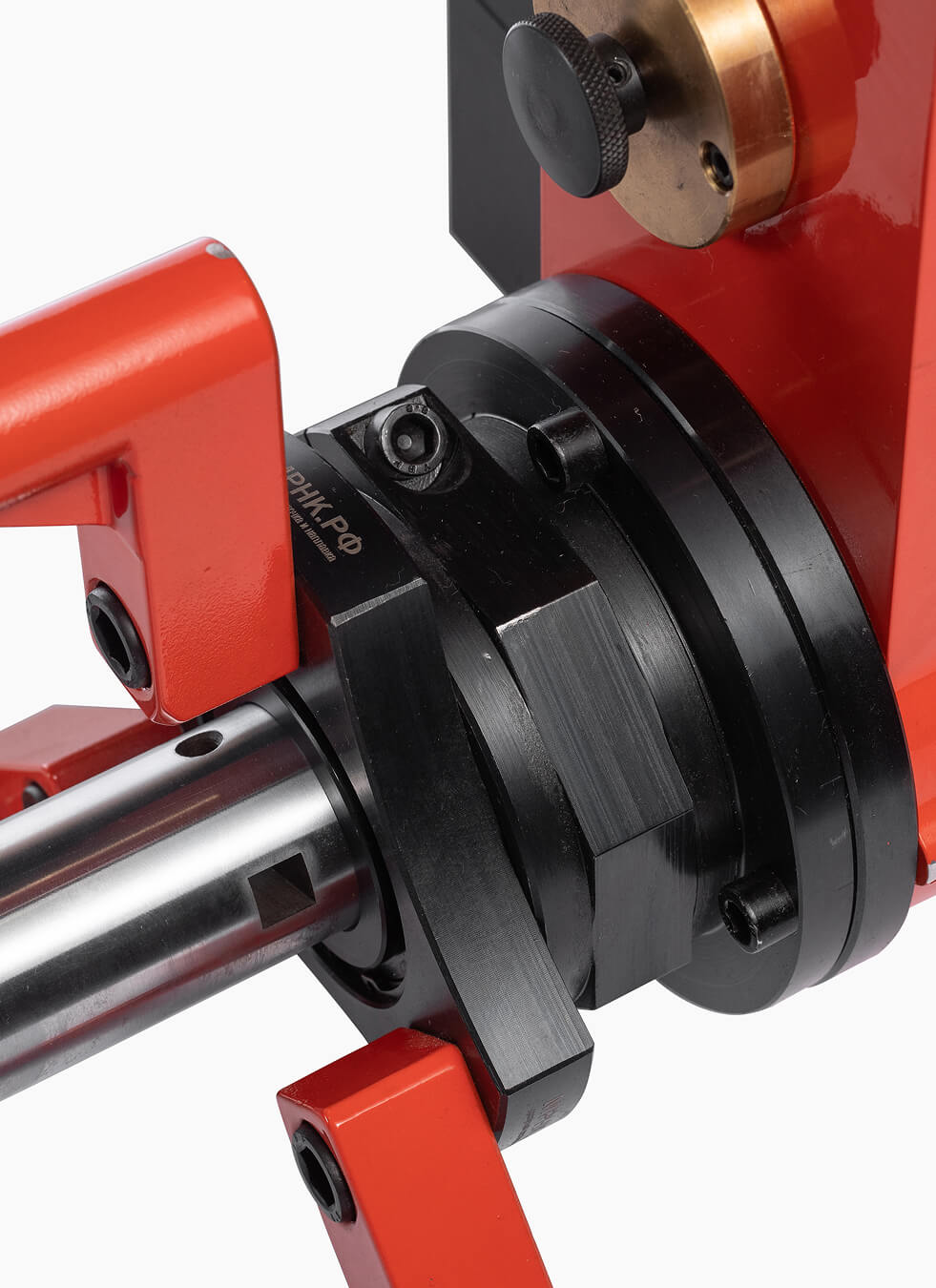

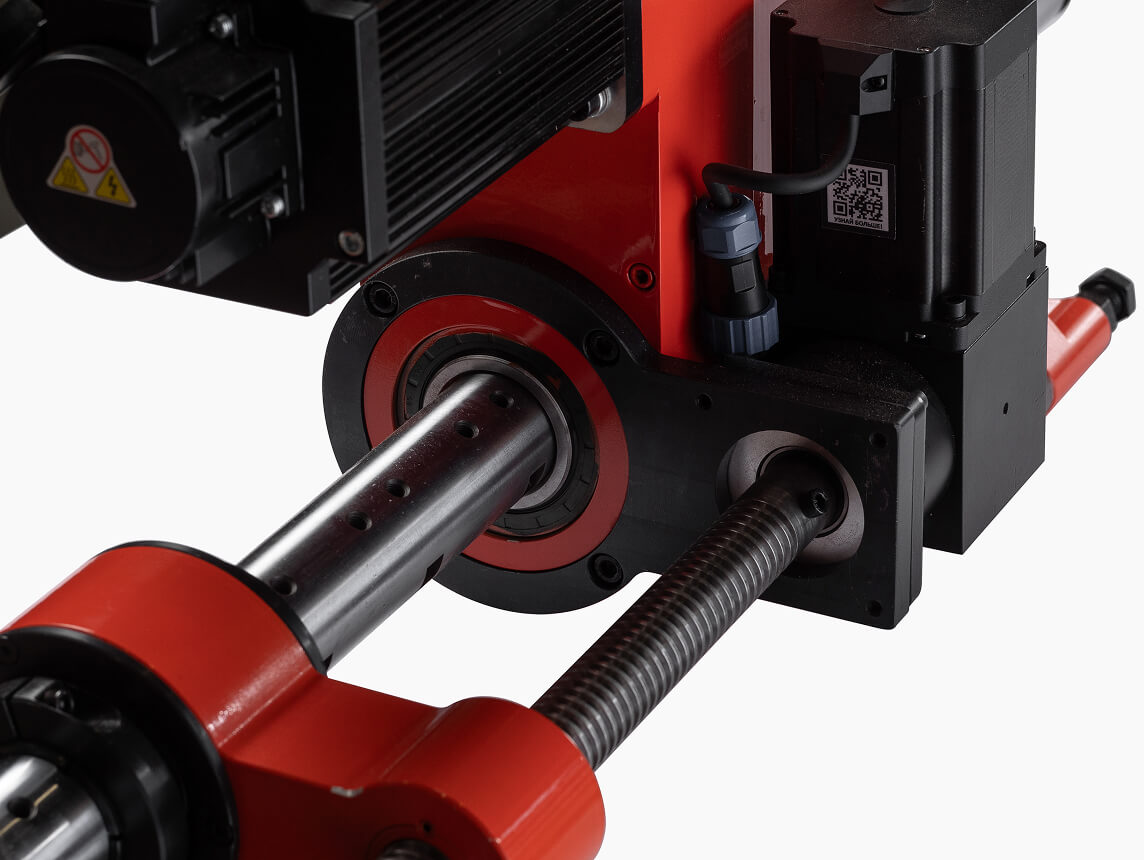

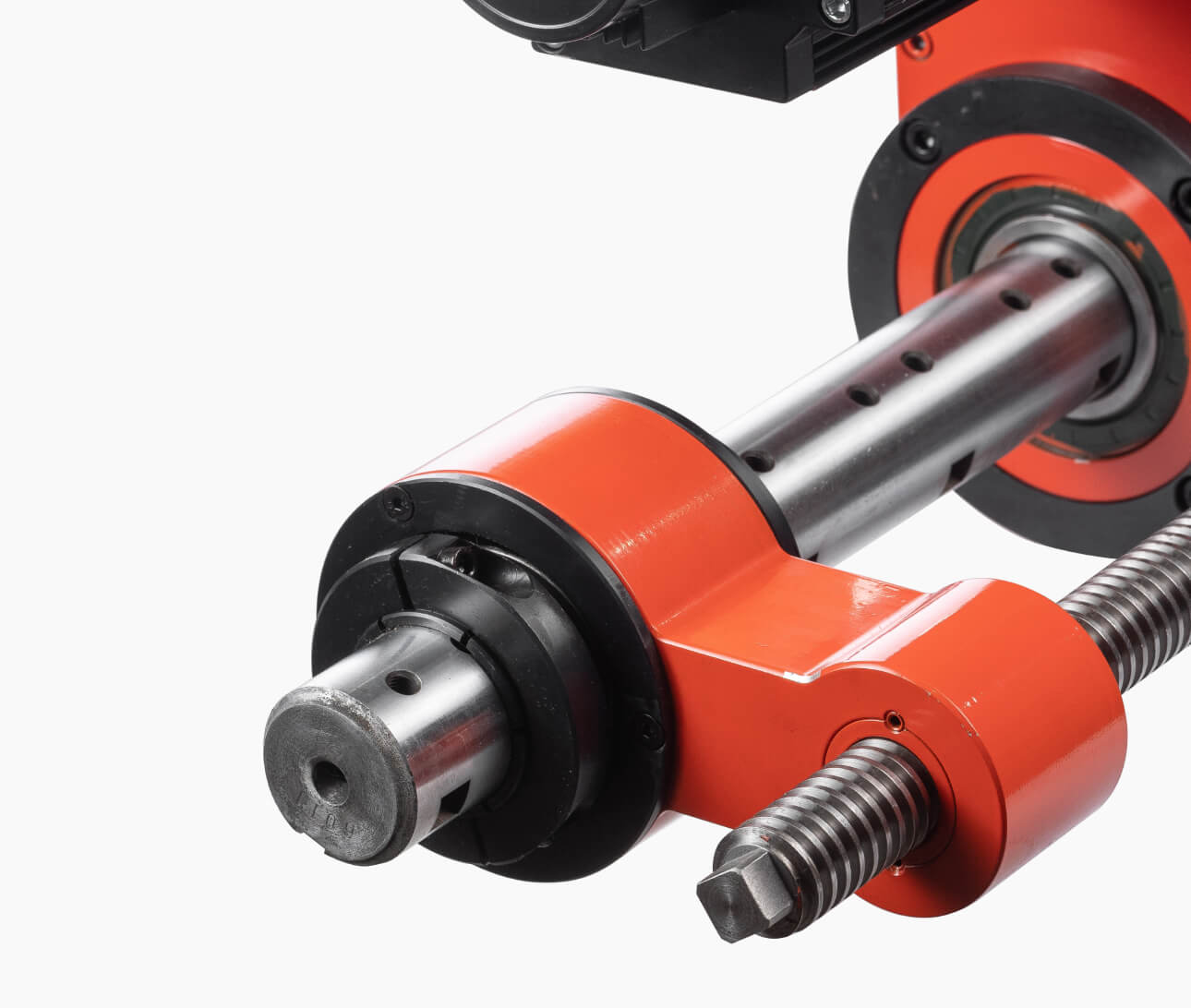

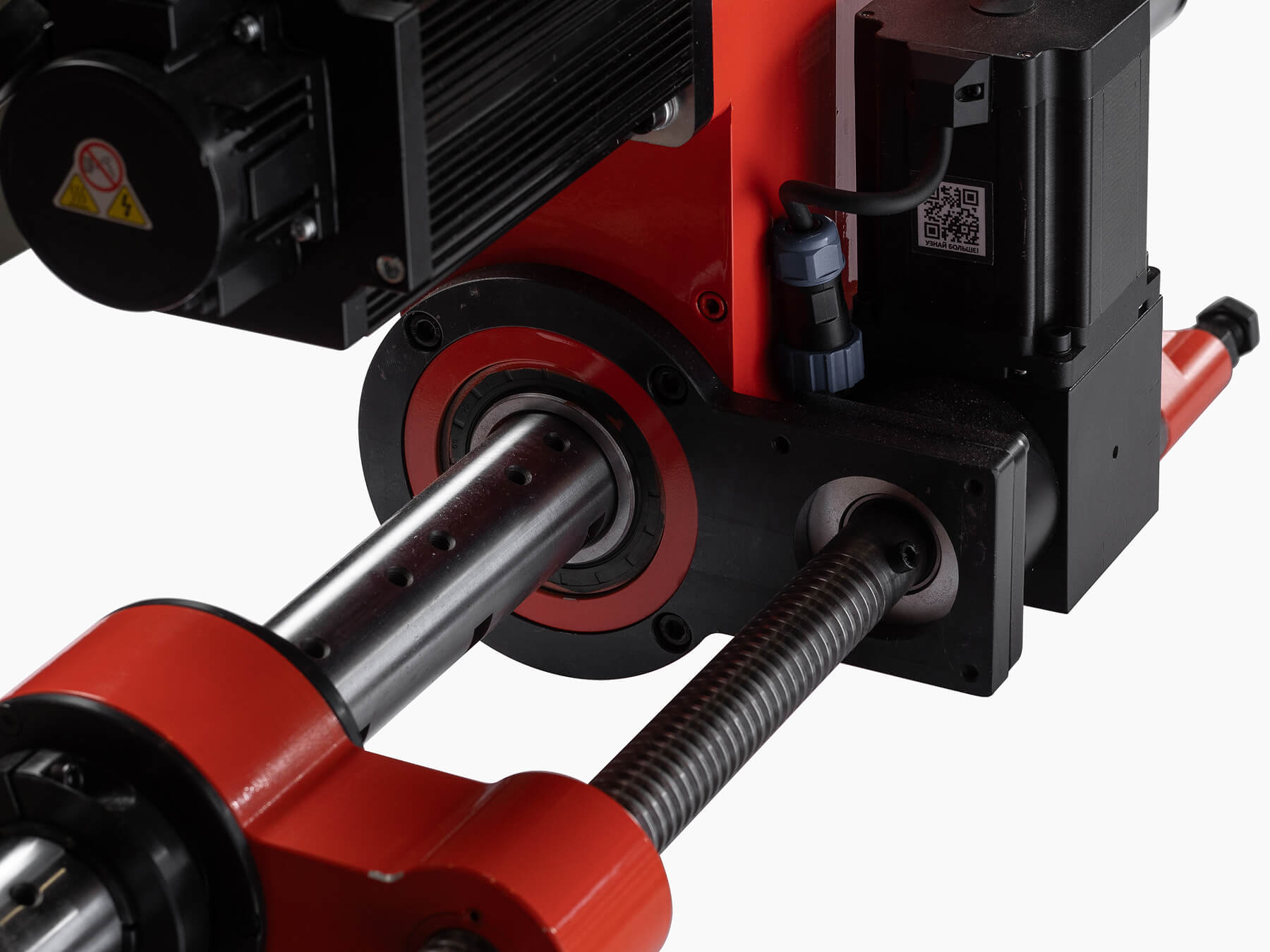

Усиленный суппорт подачи

консультация эксперта

Обзоры механика 500 BC

Краткое видео >>>

<<< Подробное видео

4:02

0:46

Технические
характеристики

Мощность основного двигателя

2,3 кВт

Диапазон диаметров расточки

до 600 мм

Напряжение электросети

220 В

Диапазон диаметров наплавки

Частота вращения борштанги

до 200 об/мин на 1 передаче
до 400 на 2 передаче

Тип редуктора

Шестеренчатый

Общий вес комплекта

Не более 200 кг

Вес основного агрегата

42 кг

Функции автоматизации

Автоматическая секторная наплавка

Нарезка резьбы

Автоматическая цилиндрическая наплавка

Контроль длины расточки

Автоматическая и ручная подача

Функции автоматизации

Автоматическая секторная наплавка

Нарезка резьбы

Автоматическая цилиндрическая наплавка

Контроль длины расточки

Автоматическая и ручная подача

Механик — лучшие станки для расточки и наплавки на рынке СНГ

Позволяют использовать станок в стесненных условиях. Вертикальная компоновка приближает центр тяжести к суппорту, снижая радиальную нагрузку на борштангу.

Борштанга обеспечивает высокую производительность точения. Возможно изготовление борштанги любой длины, а также сборно-разборной борштанги.

Малые габариты

Рядом с отверстием для установки режущего инструмента 12×12 мм сделали дополнительное отверстие того же диаметра для быстрой
и удобной установки нутромера {штихмаса} без снятия режущего инструмента. Это сокращает время выполнения операции по расточке отверстия.

Высокоточная
борштанга

Биение борштанги в пролете на 1 м: максимальный допуск 0.2 мм, в среднем — 0.05 мм.

Высокий крутящий момент

Шестеренчатый 2-скоростной редуктор с частотой вращения борштанги до 200 об/мин на пониженной передаче и до 400 об/мин на повышенной позволяет обрабатывать отверстия до 600 мм с высокой производительностью.

оригинальное, запатентованное решение

>>> Защищенная технология

галерея

Изобретение спроектировано и Собрано в России >>>

Екатеринбург

Возможен экспорт из рф >>>

галерея

Изобретение спроектировано и Собрано в России

>>> Екатеринбург

Возможен экспорт из рф >>>

Основной модуль 2 в 1

1

+

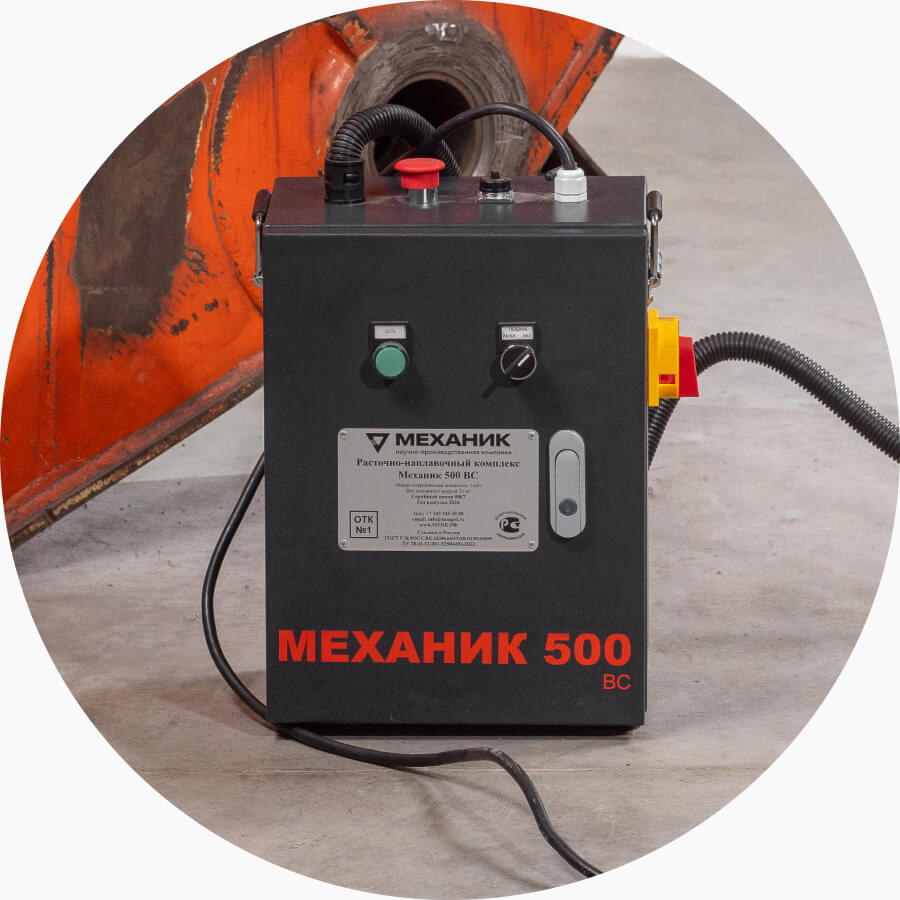

Новый электрический шкаф управления

3

Расточная борштанга, Ø50 мм,
длина 1600 {2000, 2500, 3000} и 50×750
с конусом Морзе МТ4

+

Расточная борштанга, диаметр в мм
Длина расточной борштанги, мм

4

Телескопический наплавочный вал Ø30/Ø50 мм с Евроразъемом

50
1600 {2000, 2500, 3000}
50×750 с конусом Морзе МТ4

Наплавочный вал

5

Телескопический Ø30/Ø50 мм
с Евроразъемом

Шланг наплавочного вала с Евроразъемом

6

Люнеты крепления станка Ø102 мм
с внутренней втулкой для распределения нагрузки и усиленными алюминиевыми подвижными ножками,
для борштанги Ø50 мм

+

Люнеты крепления станка
для борштанги Ø50 мм

7

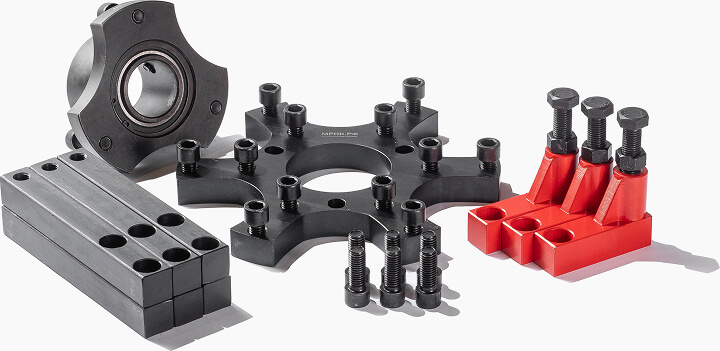

Система расточки больших диаметров до 600 мм

Люнет Ø102 мм с внутренней втулкой
для распределения нагрузки и усиленными алюминиевыми подвижными ножками

Система расточки больших диаметров

8

до 600 мм

Комплект режущего инструмента

9

державка 12×12×100 мм
пластина режущая твердосплавная
брусок быстрорежущей стали 12×12×70 мм

Набор быстрой центровки для борштанги Ø50 мм

10

Комплект центровочных конусов
для борштанги Ø50 мм

Система точного выставления резца
с индикаторной головкой для борштанги Ø50 мм

12

+

Нутромер Ø12 мм до 400 мм

13

+

Комплект ЗИП для наплавки

14

сопло газовое длинное
сопло газовое короткое
наконечник токосъемный длинный
наконечник токосъемный короткий

Набор ключей

15

+

Пульт

2

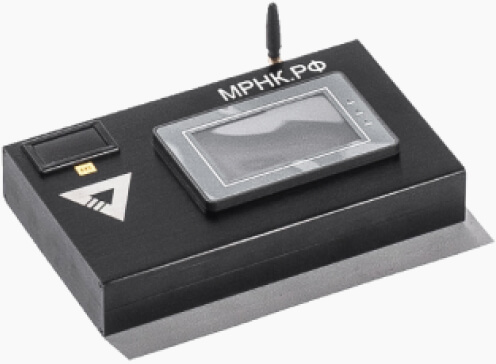

Смарт-контроллер → проводной пульт V2

Комплект высокоточной центровки

11

+

Соединительный кабель пульта

16

+

Получить предложение

1 шт.

2 шт.

1 шт.

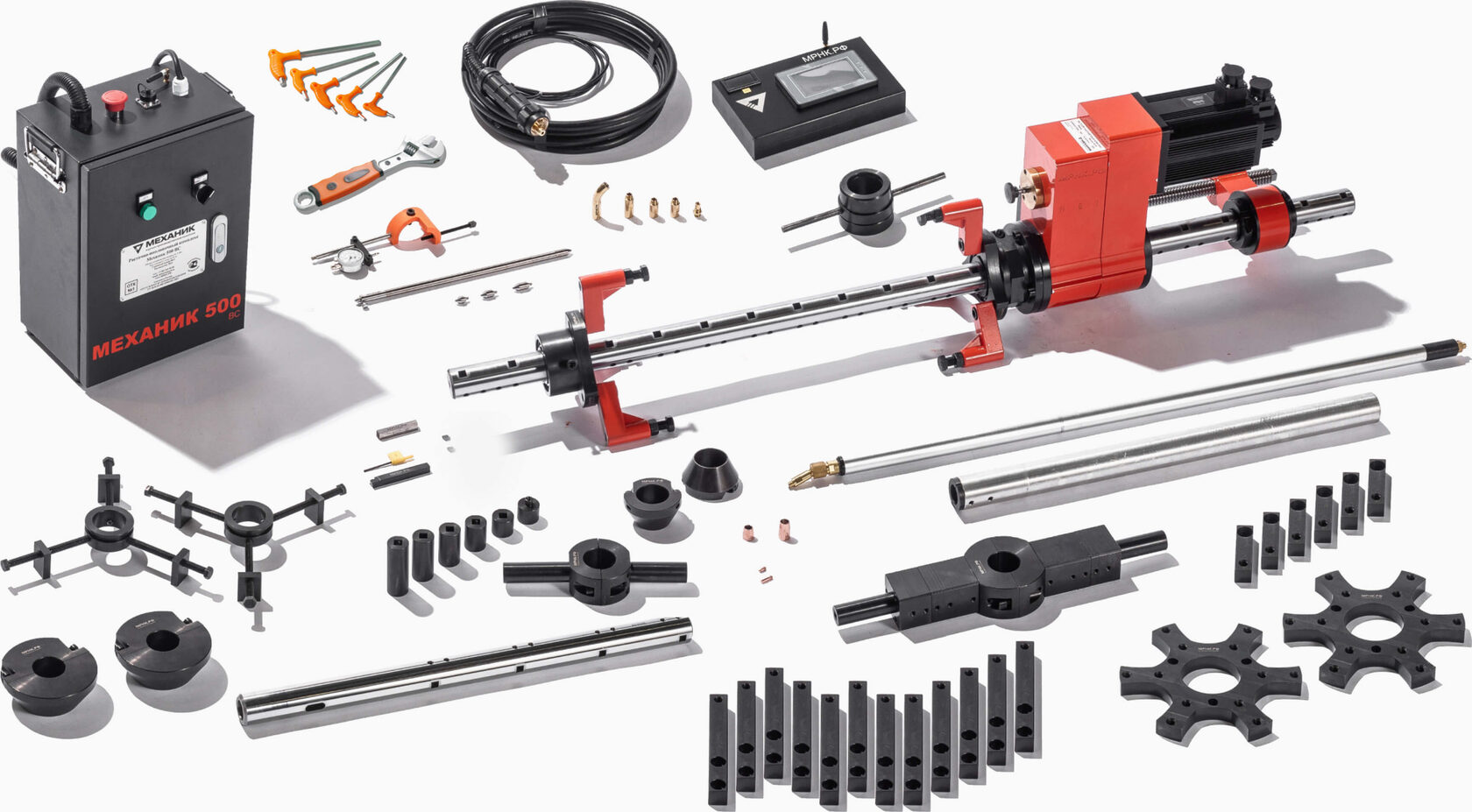

Комплектация

3

12

1

2

15

4

6

13

10

14

7

Основной модуль 2 в 1

Шланг наплавочного вала с Евроразъемом

Система точного выставления резца с индикаторной головкой для борштанги Ø50 мм

Наплавочный вал Телескопический Ø30/Ø50 мм
с Евроразъемом

Расточная борштанга, Ø50 мм
длина 1600 мм

Люнеты
крепления станка

Набор быстрой центровки

Комплект высокоточной центровки

Система расточки больших диаметров

Новый электрический шкаф управления

16

Соединительный
кабель пульта

Набор ключей

Нутромер

Комплект ЗИП для наплавки

11

5

8

9

Комплект режущего инструмента

Смарт-контроллер Проводной V2

2:10

Промо ролик о нашем производстве

Условия поставки станков

всегда в наличии

Гарантийный срок

12 месяцев

Условия оплаты

25% предоплата,
75% по готовности товара к отгрузке

Обучение

2 дня, оплачивается отдельно

Доставка

Подробнее про >

доставку и оплату

Гарантии

Обучение

Самовывоз со склада Поставщика, возможно отправка любой транспортной компанией за счет Покупателя

Возможен оперативный экспорт из России.

Станки всегда в наличии!

Станки Механик всегда в наличии!

РАССРОЧКА

ЛИЗИНГ

Оставьте заявку на онлайн
презентацию станка

Мы свяжемся с вами и уточним детали.

Нажимая на кнопку, вы соглашаетесь с Политикой обработки данных

Или напишите сюда

Сертификаты

высочайшее качество

Сертификация
продукции

МРНК является членом
торгово-промышленной
палаты РФ

Патент на изобретения

>>>

продукции

<<< . >>>

Комплектующие

Полуавтомат сварочный MIG 200 PRO SMART, промышленный

Имеет стабильную вольтамперную характеристику и надежный механизм подачи.

Дополнительная фиксация борштанги при работах на большом расстоянии между проушинами или больших диаметрах. Возможно исполнение для борштанг диаметром 25, 30, 35, 40 и 50 мм.

25 000

р.

В корзину

Набор центровочных конусов для борштанг 40, 50 мм

Разрезные, металлические для отверстий диаметром 43−95, 53−95 мм.

30 000

р.

В корзину

Комплект расточки от 32 мм, длина 1500 мм с оправкой для установки системы точного выставления резца

Состоит из борштанги диаметром 30 мм, переходных втулок, оправки для возможности установки системы точного выставления резца, расширяет диапазон расточки станками Механик.

69 000

р.

В корзину

Втулка переходная для суппорта

Устанавливается в основной или дополнительный суппорт, оснащается стопорными резиновыми кольцами. Размеры 50×40, 50×35, 50×30, 50×25, 40×35, 40×30, 40×25 мм.

6 300

р.

В корзину

Вал наплавочный телескопический

Наплавочный вал Ø30 мм. Длина 1000 мм. Комплектация: переходная втулка 50×30 мм, кабель-рукав, шарнир для наплавочного вала, гусак и диффузор, токосъемный наконечник, напрaвляющий канал 0.8−1.0 мм, сопло газовое.

88 000

р.

В корзину

Нутромер (штихмас) 10 мм

Диаметр 10 мм, для борштанг 25, 30, 35 мм, позволяет измерять диаметр отверстия без снятия борштанги.

Расходные материалы

Державки под борштангу 50 мм

12x12, 50 мм, левосторонняя. Для борштанг диаметром 40, 50 мм.

5 000

р.

В корзину

Брусок быстрорежущей стали

10x10, 70 мм, для борштанг диаметром 25, 30, 35 мм. Для черновых проходов и очень глубокого точения.

2 500

р.

В корзину

Пластина режущая твердосплавная

Под державку 12 мм, черновая Т308, 10 шт.

6 000

р.

В корзину

Сопло газовое короткое (10 шт.)

Резьбовая посадка на вал. Подходит для малых диаметров наплавки. Длина 20 мм, шаг резьбы 1.0 мм.

8 000

р.

В корзину

Наконечник токосъемный длинный (10 шт.)

Подходит для наплавки средних и больших диаметров. Длина 20 мм.

1 200

р.

В корзину

Кабель-рукав наплавочного вала

Для наплавочного вала диаметром 30/40 мм. Состоит из кабель-рукава, направляющего канала.

24 150

р.

В корзину

Спрей керамический защитный

Защита сопел и наконечников, многократно увеличивает их наработку. Создает стойкое керамическое покрытие.

3 750

р.

В корзину

Все расходные материалы

Другие модели
станков

Механик 200 ПРО

200 об/мин

Частота вращения борштанги

Борштанга

50×1500 мм

Смарт-контроллер V2

Шкаф-пульт

Диапазон внутренней наплавки

до 200 мм

Диапазон внутренней расточки

Для ремонта дорожно-строительной техники с диаметром обрабатываемых отверстий до 200 мм

Купить

Подробнее

Механик 280 MIR

490 об/мин

Частота вращения борштанги

Борштанга

50×1500 мм

Смарт-контроллер V2

Пульт управления

Диапазон внутренней наплавки

до 475 мм

Диапазон внутренней расточки

Для ремонта дорожно-строительной, карьерной и сельхозтехники с диаметром отверстий до 475 мм

от 250 тыс.

Купить

Подробнее
